Järjestelmäratkaisut siltoihin ja muihin infrarakenteisiin
Infrarakenteiden eri osat altistuvat eriasteiselle kosteus- ja hiilidioksidi- ja sulatussuolarasitukselle, minkä vuoksi oikean korjausmateriaalin, pinnoitteen ja pinnan suojauksen valinta on erittäin tärkeä. Sto on kehittänyt perusratkaisuja korjaukseen ja ennaltaehkäisyyn.
Teknisten järjestelmäratkaisujen lisäksi voimme antaa ehdotuksia tietyn kohteen ja sen ympäristön väritykseen. Kun haluat lisätietoa kohdekohtaisiin ratkaisuihin, sekä suunnitteluun että toteutukseen, ota yhteyttä myyntiin.
Tarjoamme kattavan valikoiman Väyläviraston hyväksymiä tuotteita infra-rakenteiden korjaukseen ja suojaukseen. SILKO-hyväksyntä osaltaan varmentaa tuotteiden ja ratkaisujen soveltuvuuden ja kestävyyden vaativiin betonirakenteiden korjauksiin ja suojauksiin.

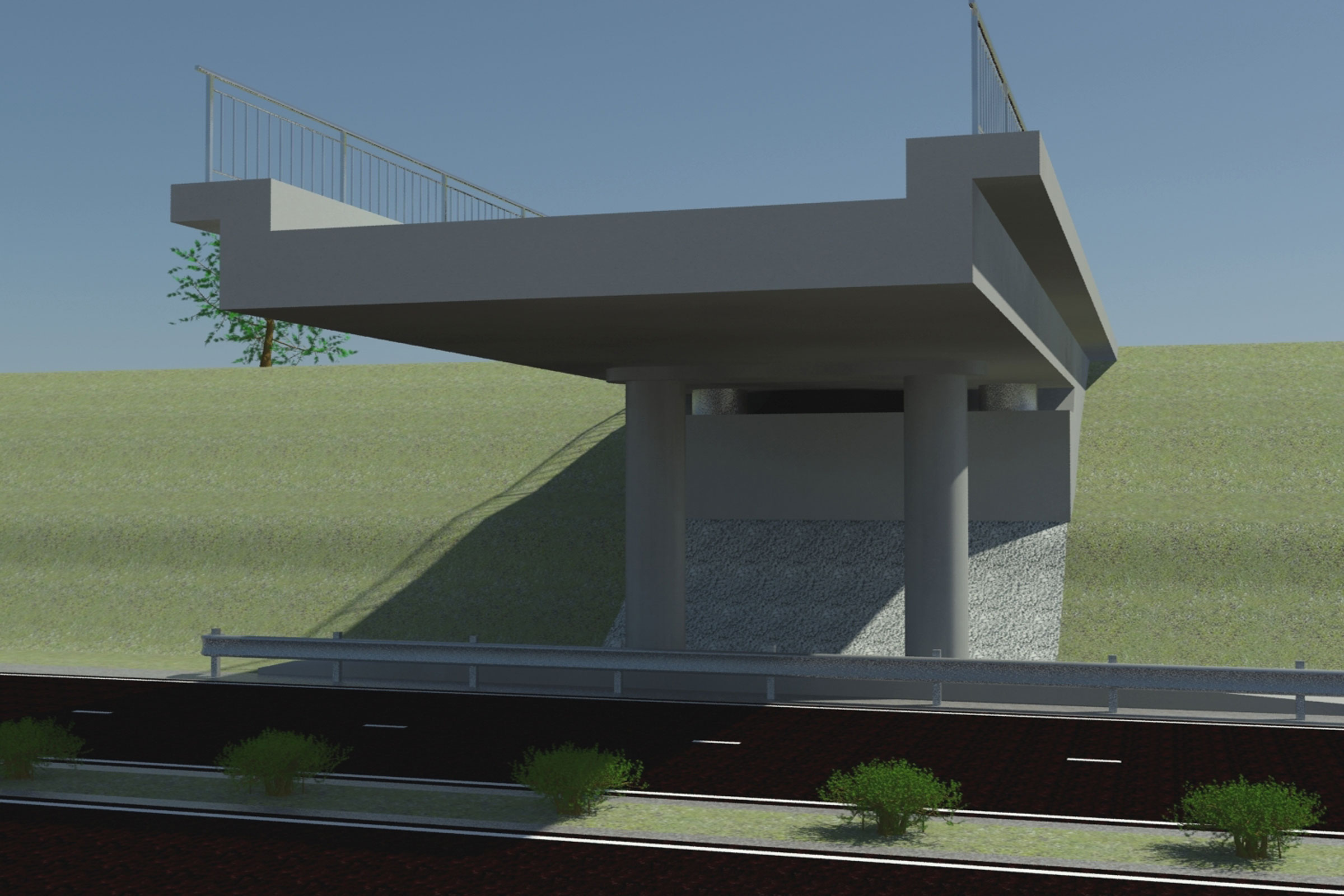

Sillat
Betonisillat tarvitsevat usein korjaustoimenpiteitä, koska pinnoilla ei ole suojakäsittelyä, ja ne ovat siksi altistuneet vaurioitumiselle. Vaurioita on saattanut tulla myös siksi, että rakenteeseen on kohdistunut suunniteltua suurempi kuormitus.
Jotta vaikutus ympäristöön olisi mahdollisimman pieni, suosittelemme ennaltaehkäiseviä toimenpiteitä, eli impregnointia geelillä. Niissä tapauksissa joissa siltaa pitää vahvistaa, suosittelemme hiilikuituvahvennusta.
Autamme mielellämme myös suunnittelussa. Sillan eri rakenneosat altistuvat veden, suolan ja hiilidioksidin rasitukselle eri laajuudessa, joten on tärkeää valita oikea käsittelymenetelmä.
Syväimpregnointi geelillä – StoCryl HG 200
Syväimpregnointia geelillä silloissa on suositeltavaa käyttää:
- ensisijaisesti reunapalkeissa
- suolarasitukselle altistuvilla pinnoilla 6 metrin etäisyydelle suolasumusta
Syväimpregnointi geelillä StoCryl HG 200:
- tunkeutuu ylivertaisen syvälle betoniin
- pitkäaikaiskestävyys vähintään 17 v.
- ei vaurioidu mekaanisista kolhuistakaan
Impregnointi cremellä – StoCryl HC 100
Impregnointia cremellä silloissa on suositeltavaa käyttää:
- ensisijaisesti reunapalkeissa
- suolarasitukselle altistuvilla pinnoilla 6 metrin etäisyydelle suolasumusta
Impregnointi cremellä StoCryl HC 100:
- tunkeutuu betoniin nestemäistä impregnointi- ainetta paremmin, mutta ei yhtä hyvin kuin geeli
- uusintaväli Väylän ohjeiden mukaan 10-15 v.
- ei vaurioidu mekaanisista kolhuistakaan
Halkeamia silloittava maalipinnoitus – StoCryl RB
Halkeamia silloittava pinnoitus elastisella maalilla silloissa on suositeltavaa käyttää:
- reunapalkkien sivu- ja alapuolisilla pinnoilla
- siltakannen alapinnassa
Halkeamia silloittava pinnoitus:
- silloittaa halkeamat 0,3 mm saakka
- laaja värivalikoima
- hyvä suojaus karbonatioitumista ja kloridi-
rasitusta vastaan

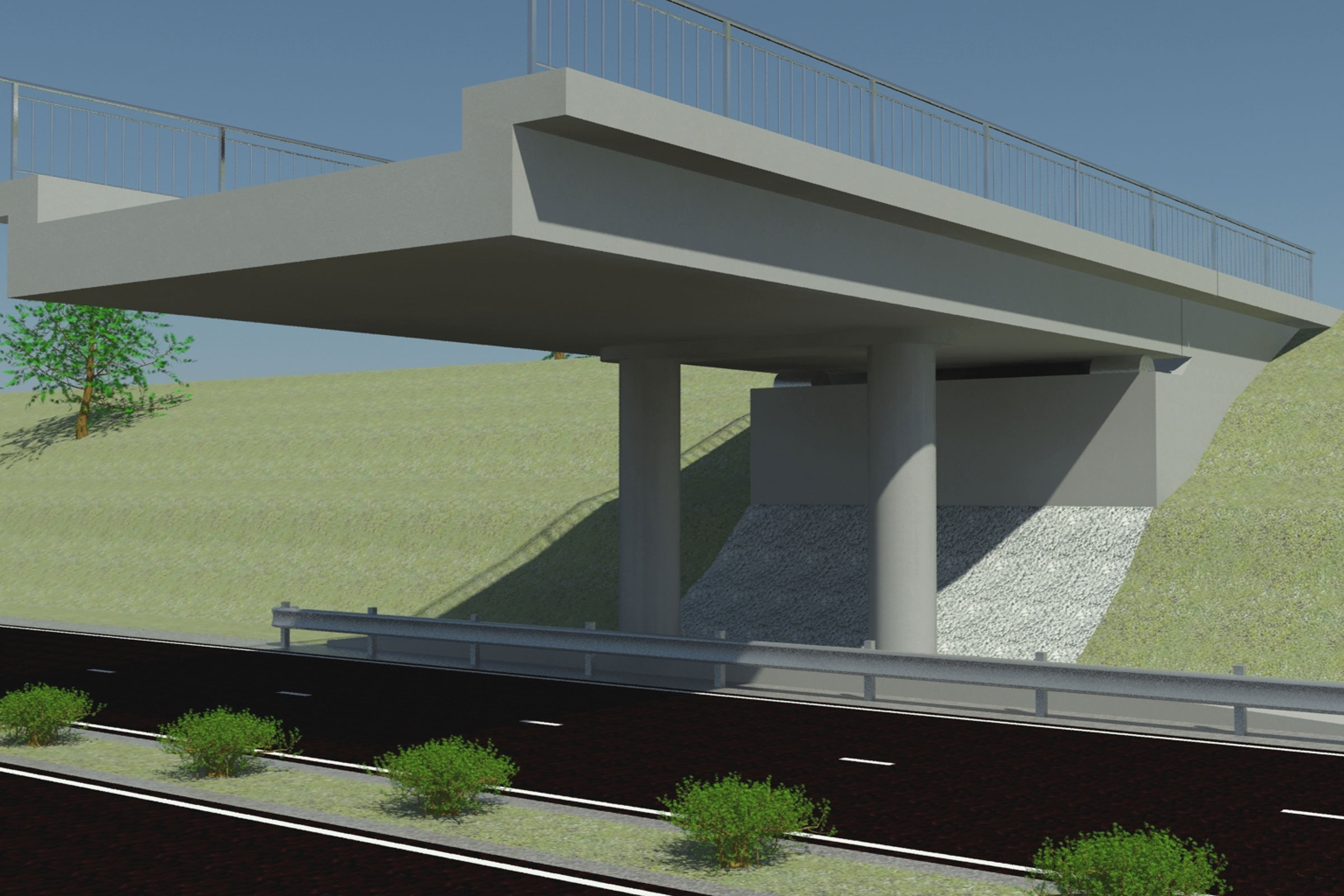

Halkeamia silloittava pinnoitus joustosementtipinnoitteella – StoCryl FB
Halkeamia silloittava joustosementtipinnoitus silloissa on suositeltavaa käyttää:
- reunapalkkien sivu- ja alapuolisilla pinnoilla
- siltakannen alapinnassa
- siltapilareissa
Halkeamia silloittava joustosementtipinnoitus:
- silloittaa halkeamat < 1 mm saakka
- sävytettävissä
- hyvä työstettävyys
- hyvä suojaus karbonatisoitumista ja kloridi- rasitusta vastaan

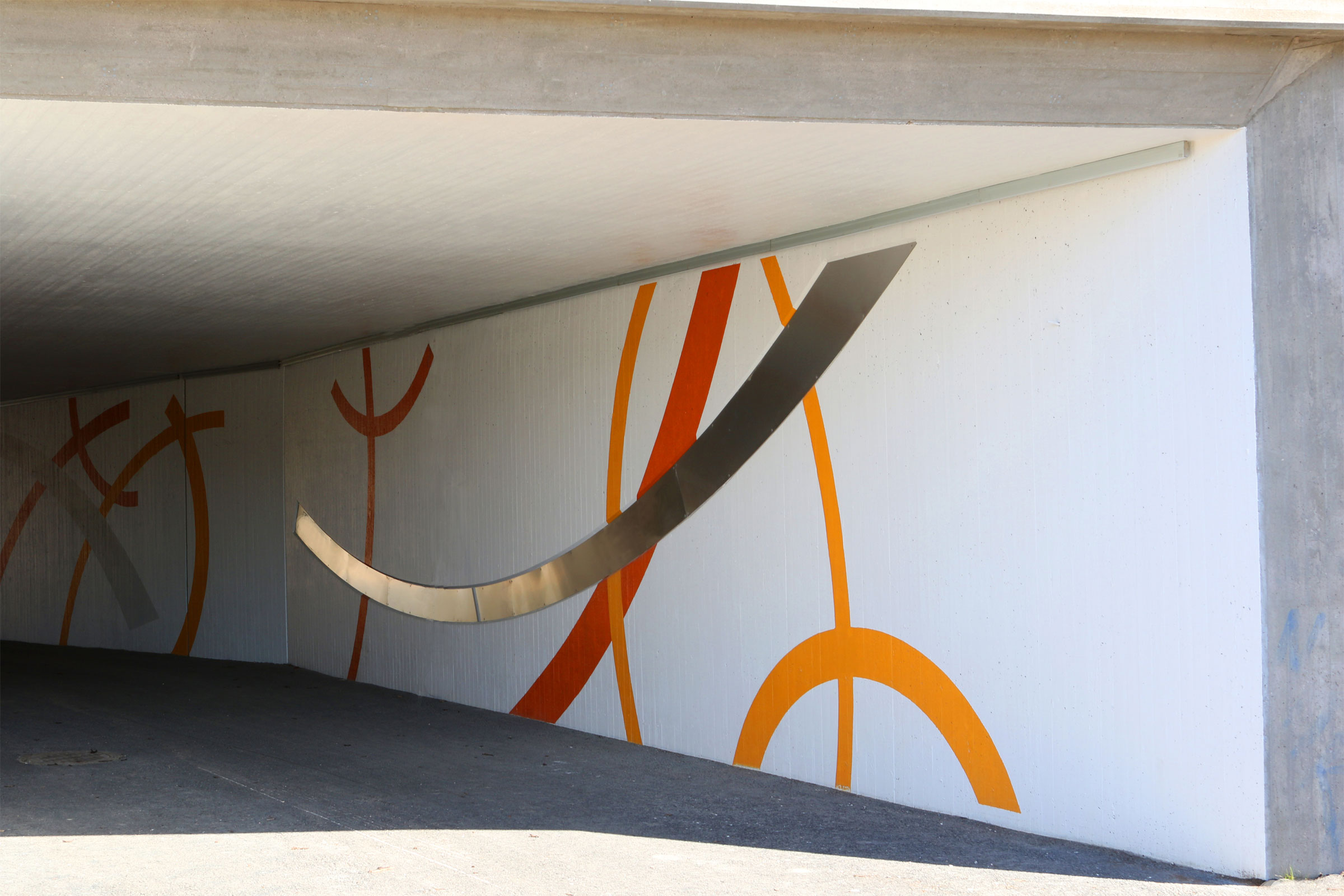

Ei-uhrautuva töherryksenestopinnoitus – Sto Easy-to-clean
Puhdistusta kestävää töherryksenestopinnoitusta silloissa on suositeltavaa käyttää:
- siltapilareissa
- tukimuureissa
- alikulkusiltojen pinnoilla
Töherryssuojaus Sto Easy-to-clean:
- kestää useita puhdistuskertoja vaurioitta
- kestää talvikunnossapidon rasitusta ja puhdistuksia
- kestää hyvin mekaanista rasitusta
- tarjoaa lähes rajattoman värivalikoiman
Lataa menetelmäohje | DOCX 0,1 MB

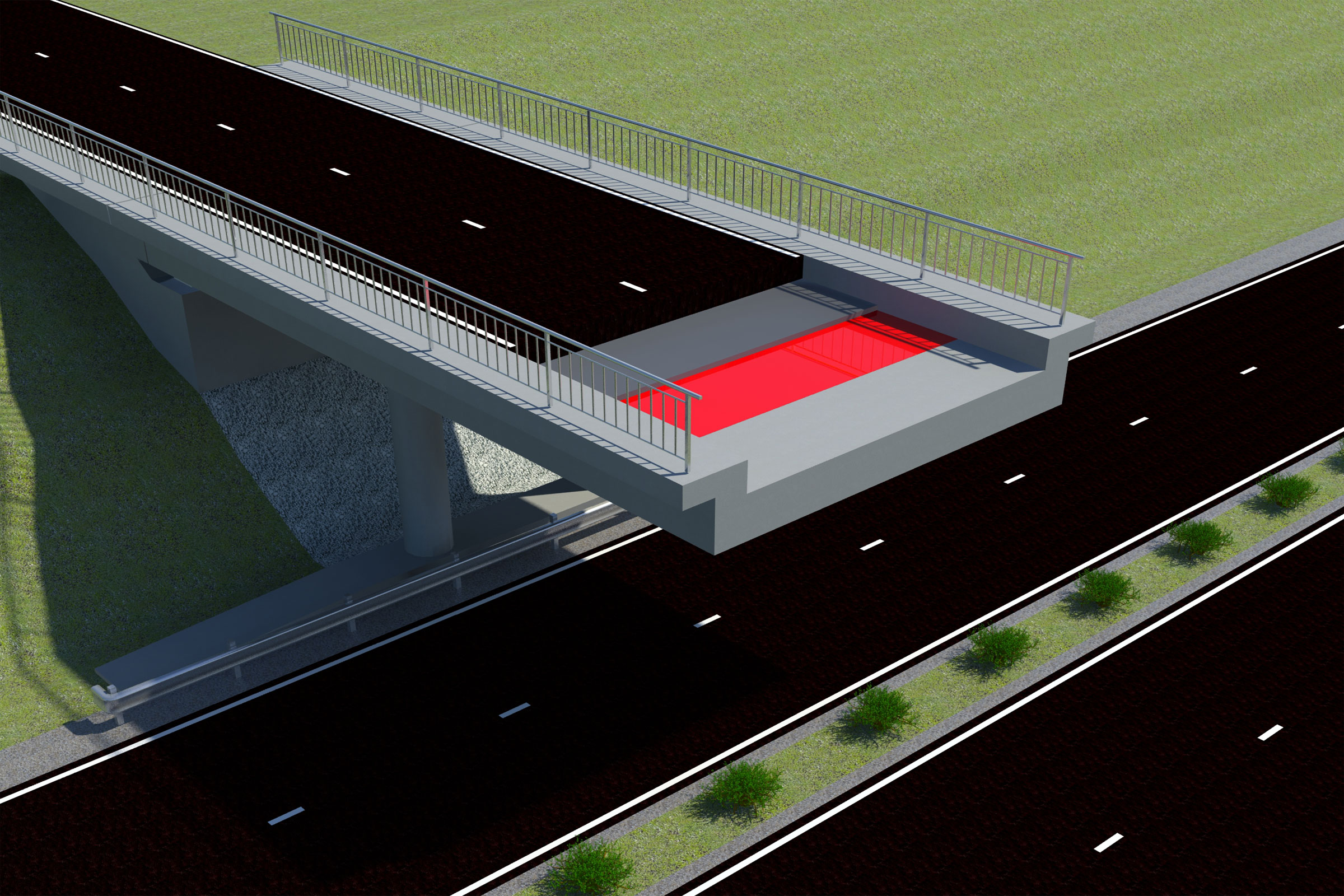

Siltakannen epoksitiivistys – StoPox BV 100
Kuumuutta kestävää epoksitiivistystä silloissa on suositeltavaa käyttää kannen:
- kermieristyksen alla
- mastiksin alla
- estää vesihöyryn paineen aiheuttaman kuplimisen kermin alla
- suojaa siltakantta suolavesirasitukselta
- tiivistää halkeamat
- tasoittaa kannen epätasaisuudet
Lataa menetelmäohje StoPox BV 100
Ruiskubetonointi – StoCrete TS 200 S
Betonivaurioiden paikkausta ja ylitasoitusta silta- ja infrarakenteissa kannattaa käyttää:
- kun on paljon paikattavaa ja rapautumaa
- kun on tarvetta paksumpaan tasoitekerrokseen (20 – 30 mm kerralla)
- kun halutaan nopeasti tiivistä pintaa maalauskelpoiseksi hyvällä karbonatisoitumissuojauksella
Ruiskubetonointi StoCrete TS 200:
- ruiskutus onnistuu tasoiteruiskuilla
- pinnasta tulee tiivis, maalattava pinta
- antaa yhtä hyvän karbonatisoitumissuojan kuin tasoituslaastit
Lataa menetelmäohje StoCrete TS 200 S | PDF 0,1 MB
Juotosbetoni – StoCrete TV 301 S
Juotosbetonia silta- ja infrarakenteissa kannattaa käyttää:
- siltapilarien juurikakkujen valuissa
- laakeripinnoilla
- kun halutaan kutistumaton valu
- mantteloinneissa
Juotosbetoni StoCrete TV 301 S:
- maksimi 120 mm korkea valu
- erottumaton massa
- halkeilematon
- voidaan pumpata pienelläkin kalustolla
Katso StoCrete TV 301 S tuotetiedot
Kumibitumisively – StoMurisol BD 1 K
Kumibitumisivelyä silloilla voidaan käyttää:
- siltojen tukimuurit
- siltojen siirtymälaatat
- siltojen maatuet
Kumibitumisively StoMurisol BD 1 K:
- käyttövalmis tuote
- ruiskutettavissa tasoiteruiskuilla
- voidaan levittää käsin lastoilla yms.
- työkalujen puhdistus vedellä
Lataa menetelmäohje | DOCX 0,2 MB

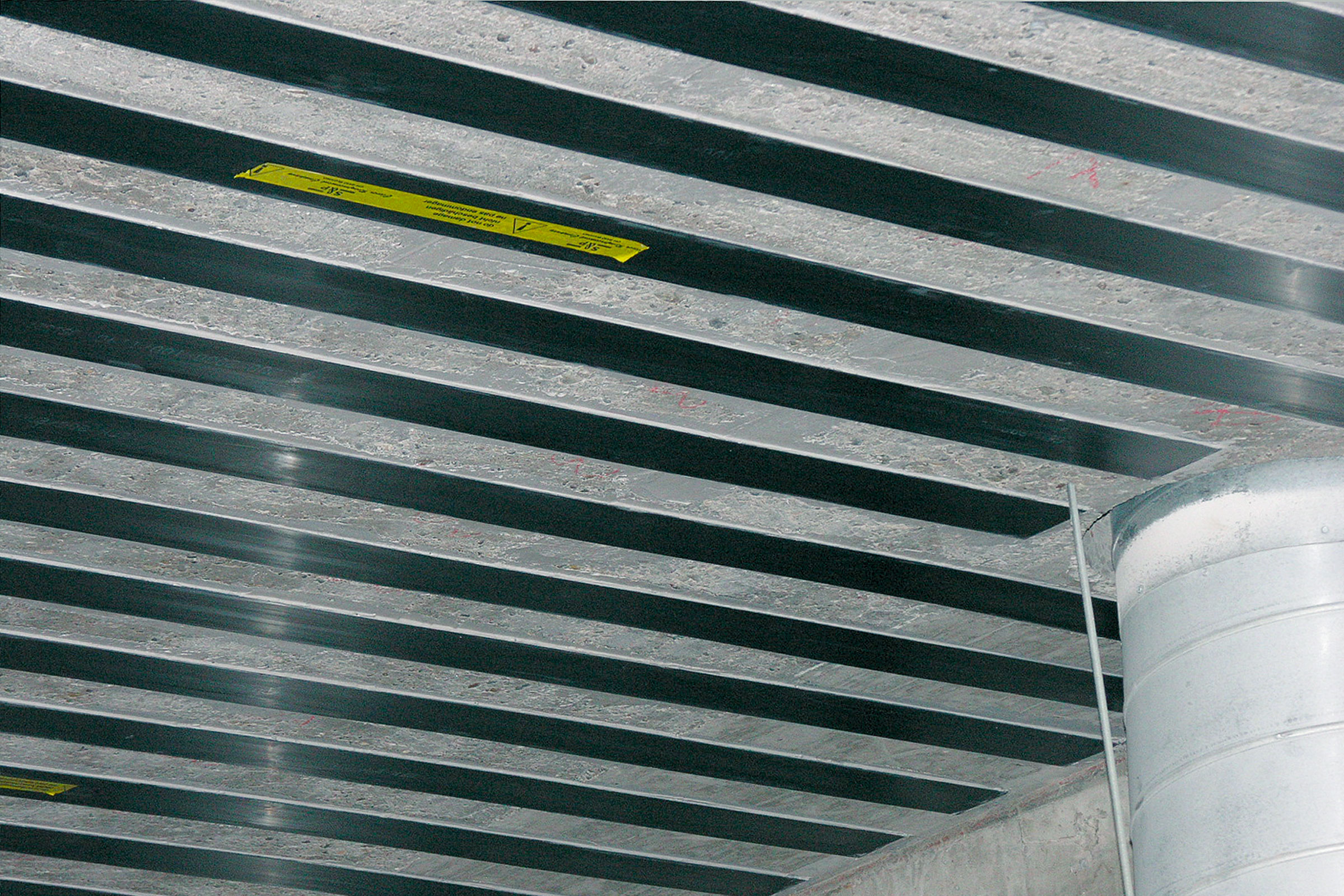

Helppo ja nopea asennus, lyhyet ja harvoin tapahtuvat tuotantoseisokit hiilikuitukomposiitilla
Betonirakenteita pitää joskus korjata tai vahvistaa. Syynä voivat olla esimerkiksi lisääntynyt kuormitus, käyttötarkoituksen muuttuminen sekä suunnittelu- tai valmistusvirheet. Yhä yleisemmin käytetty menetelmä rakenteen kantokyvyn lisäämiseksi on kuitukomposiittisen laminaatin tai verkon liimaus rakenteen pinnalle. Menetelmää on käytetty maailmanlaajuisesti yli 30 vuotta.
Esite
Kantavien rakenteiden vahventaminen StoFRP järjestelmien avulla | PDF 0,5 MB
Sekä infra- että talorakentamiseen
StoFRP* järjestelmät soveltuvat sekä infrarakentamiseen kuten sillat, p-talot sekä talonrakentamiseen laattojen ja läpivientien vahventamisessa. Palkkien ja pilarien vahventaminen tapahtuu helposti.
Lue lisää StoFRP-järjestelmistä
Hiilikuidun edut verrattuna tavanomaisiin vahvennusmateriaaleihin ovat pieni paino, mutta silti korkea vetolujuus ja jäykkyys. Lisäksi hiilikuitu ei ruostu, se vie vähän tilaa ja työskentely on joustavaa.
Sto Scandinavia on mukana kaikissa vaiheissa tutkimuksesta, kehittämisestä ja markkinoinnista valmiiden vahvennusjärjestelmien toimittamiseen.
Ston myyjät ja tekniset neuvonantajat auttavat löytämään kohteeseen parhaimmat tekniset ratkaisut, joilla saavutetaan mahdollisimman korkea kustannustehokkuus ja pieni ympäristövaikutus.
Sto järjestää koulutusta ja seminaareja, ja välittää täten konsernissa olevaa asiantuntemusta hiilikuituvahventamisesta.
Stolla on valtuutettuja asennusyrityksiä, joilla on kokemusta ja osaamista toteuttaa vahvennustyö suunnitellusti. Tämän myötä hiilikuituvahventamisen tunnettavuus kannattavana menetelmänä paranee ja ennakkoluulot väistyvät.
Vesitornit ja -säiliöt
Vesitornit toimivat maamerkkeinä ympäristössä, minkä vuoksi myös niiden esteettisyys on tärkeä huomioida. Vaatimukset sisäpinnoille ovat erittäin korkeat. Veteen ei saa tulla maku- tai hajuhaittoja pinnoitteesta. Sisäseinän pitää olla myös erittäin vettähylkivä. Juomavesi ei saa ottaa makua tai hajua säiliön pintakäsittelyistä.
Ratkaisumme ovat suunniteltu täyttämään vesitornien korkeat kriteerit. Betonipinta voidaan maalata halutulla värillä läpikuutavaksi, himmeä- tai kiiltäväpintaiseksi.
Sto on kehittänyt sementtiperustaisen tuotteen juomavesisäiliöiden sisäpuoliseen pinnoittamiseen. StoCrete DS levitetään kahteen kertaan ja sitä voidaan levittää myös kosteille alustoille. Kun materiaali on kuivunut, siitä ei irtoa ainejäämiä veteen.
1. Betonialusta
2. Korroosionsuoja/tartunta: StoCrete TH P
3. Korjaus:StoCrete GM 1
4. Tiivistys: StoCrete DS
5. Pinnoitus: StoCrete DS
Menetelmäohje StoCrete DS | DOC 0 MB
Karbonatisoitumiselta suojaavat pinnoitteet
Impregnointikäsittely suojaa betonipinnat ulkoiselta kosteusrasitukselta ja jättää ulkonäön betonipinnalle muuttamatta sen ulkonäköä.
Maalauskäsittely suojaa karbonatisoitumiselta ja ulkoiselta kosteusrasitukselta, ja on tässä ratkaisussa myös halkeamia silloittavana. Värit on valittu erityisesti soveltumaan betonipinnoilla.
Suojaavan vaikutuksen aikaansaamiseksi on tärkeää, että vauriot korjataan ja alustassa olevat huokoset täytetään. Näin viimeinen pinnoituskerros suojaa koko betonipinnan.
Pinnan maalaukseen on saatavana monia värisävyjä sekä himmeä- tai kiiltäväpintaisena.
1. Betonialusta
2. Korroosionsuoja/tartunta: StoCrete TH P
3. Paikkaus: StoCrete GM 1
4. Tasoitus: StoCrete TF
5. Impregnointi tai pinnoitus:
StoCryl HC 100
StoCryl V 100, StoCryl V 200, StoCryl RB
Menetelmäohje StoCryl RB | DOCX 0,2 MB
Tunnelit
Betonin korjaus ja suojaus tunnelissa on tehtävä nopeasti
Tunnelin sulkeminen on erittäin kallista, minkä vuoksi korjaaminen on tehtävä mahdollisimman nopeasti. Myös vaatimukset kemialliselle ja mekaaniselle kulutuskestävyydelle ovat erittäin korkeat. Tunnelit altistuvat erittäin paljon hiilidioksidin ja kloridien vaikutukselle sekä kuivan ja märän ympäristövaihteluille.
Ympäristövaikutusten rajoittamiseksi mahdollisimman vähäisiksi suosittelemme ennaltaehkäiseviä toimenpiteitä; vettähylkivä impregnointi geelillä. Niissä tapauksissa joissa tunnelia pitää vahvistaa, suositellaan hiilikuituvahventamista.
Menetelmäohjeet:
Syväimpegnointi geelillä | DOCX 0,1 MB
Maalausratkaisu epoksilla
Lataa järjestelmäkuvaus StoConcrete Protect Tunnel Reno | PDF 0,2 MB
Puhdistamot
Puhdas vesi vaatii oikeat pinnoitusmenetelmät. Muuttuneet ympäristöstandardit, laajennustarpeet, peruskorjaukset ja ennaltaehkäisevät huoltotoimenpiteet ovat syitä ottaa meihin yhteyttä sellaisen teknisen ratkaisun löytämiseksi, joka soveltuu asetettuihin erityisvaatimuksiin.
Kemikaalinkestävä pinnoitus,
Katto/seinä/pilari, korjaus käsin
1. Betonialusta
2. Ruostesuojaus: StoCrete TK
3. Tartuntalaasti: StoCrete TH P
4. Korjaus: StoCrete TG 3, TF
5. Primerointi: StoPox 452 EP
6. Pinnoitus: StoPox KU 180
Lataa menetelmäohje | PDF 0,2 MB
Kemikaalinkestävä pinnoitus,
Katto/seinä/pilari, ruiskutus
1. Betonialusta
2. Ruostesuojaus: StoCrete TK
3. Tasoitus: StoCrete TS 200 S
4. Primerointi: StoPx 452 EP
5. Pinnoitus: StoPox KU 180
Lataa menetelmäohje | PDF 0,1 MB
Korjaus käsin
1. Betonialusta
2. Ruostesuojaus: StoCrete TK
3. Tartuntalaasti: StoCrete TH P
4. Paikkaus: StoCrete TG 3, TF
5. Vettähylkivä impregnointi: StoCryl HC 100
6. Pinnoitus: StoCryl V 100
Lataa menetelmäohje | PDF 0,2 MB
Impregnointi
Suosittelemme ensisijaisesti infrarakenteiden suojaukseen StoCryl HG 200 geeliämme, jonka geelimäinen olomuoto tekee materiaalista tiksotrooppisen. Sen ansiosta vaikutusaika betoniin muodostuu merkittävästi pidemmäksi, kuin cremellä tai nestemäisellä impregnointiaineella. StoCryl HG 200 on edelläkävijä markkinoilla geelimäisenä impregnointiaineena. Yksi käsittelykerta on riittävä tehokkaan ja pitkäikäisen suojan muodostamiseksi. Tuotteella on impregnointiaineena SILKO-hyväksynnän mukainen ohjeellinen uusintakäsittelyväli >17 vuotta!
Geelin edut verrattuna cremeen ja nesteeseen
Geelin vaikutus ulottuu selvästi syvemmälle betoniin. Vaikutus pintakerrokseen, joka saadaan nestemäistä käyttämällä, saavutetaan geelillä n. 9 mm:iin asti. Tämä perustuu siihen, että geelin imeytyminen betonipinnalla kestää muutamasta tunnista useisiin päiviin (riippuen käytetystä määrästä), joka varmistaa sen, että suoja-aine ehtii tunkeutua betonin kapillaarihuokosiin. Nestemäisellä impregnointiaineella imeytymisaika on ainoastaan 5-15 minuuttia, cremellä 30-90 minuuttia, riippuen betonin laadusta.
Betonipintojen impregnointi
Menetelmäohje StoCryl HG 200 | DOCX 0,1 MB
Menetelmäohje StoCryl HC 100 | DOCX 0,1 MB
