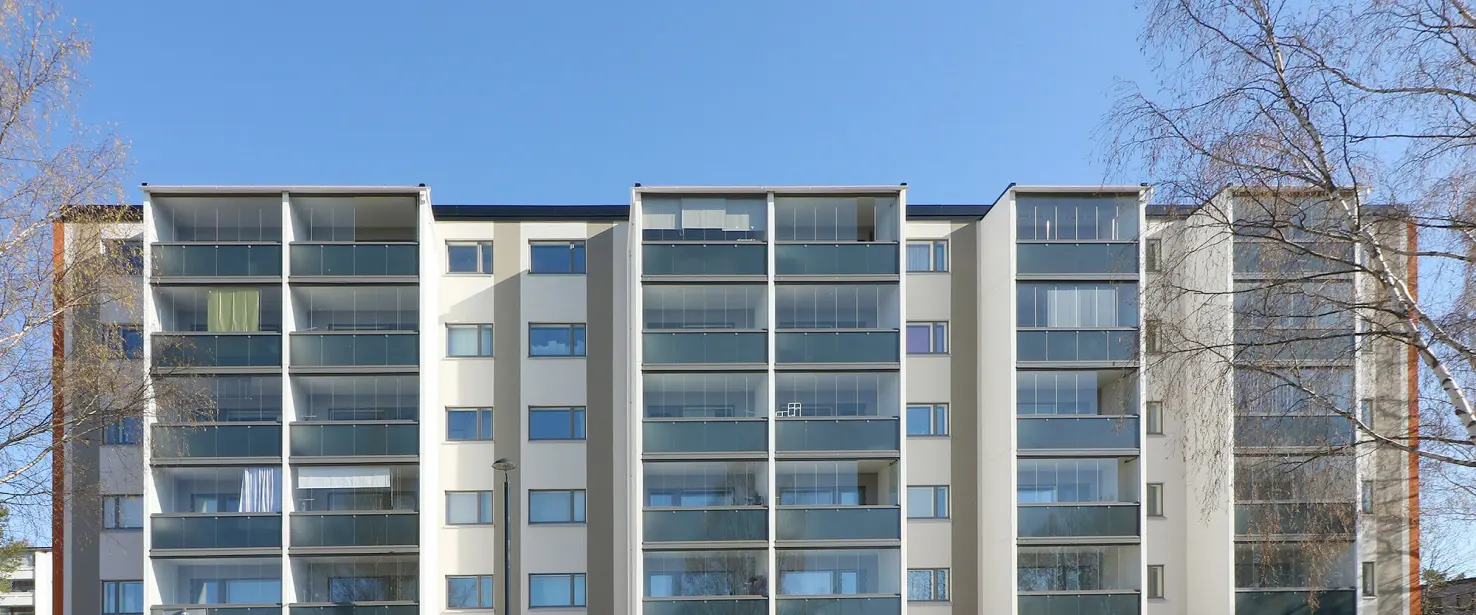

Sandwich-betonielementtijulkisivun korjaus
Sandwich-betonielementti on ollut yleisin julkisivumateriaali asuinrakennuksissa 1960-luvulta 2000-luvun alkuun asti. Sandwich-elementti koostuu kahdesta betonikuoresta, joiden välissä on eriste. Julkisivupinnat voivat olla betoni-, valkobetoni- tai pesubetonipintaisia. Sandwich-julkisivuja on rakennettu myös tiili- ja klinkkerilaattapintaisina. Usein pinnoilla saattaa olla myös kasvustoa.

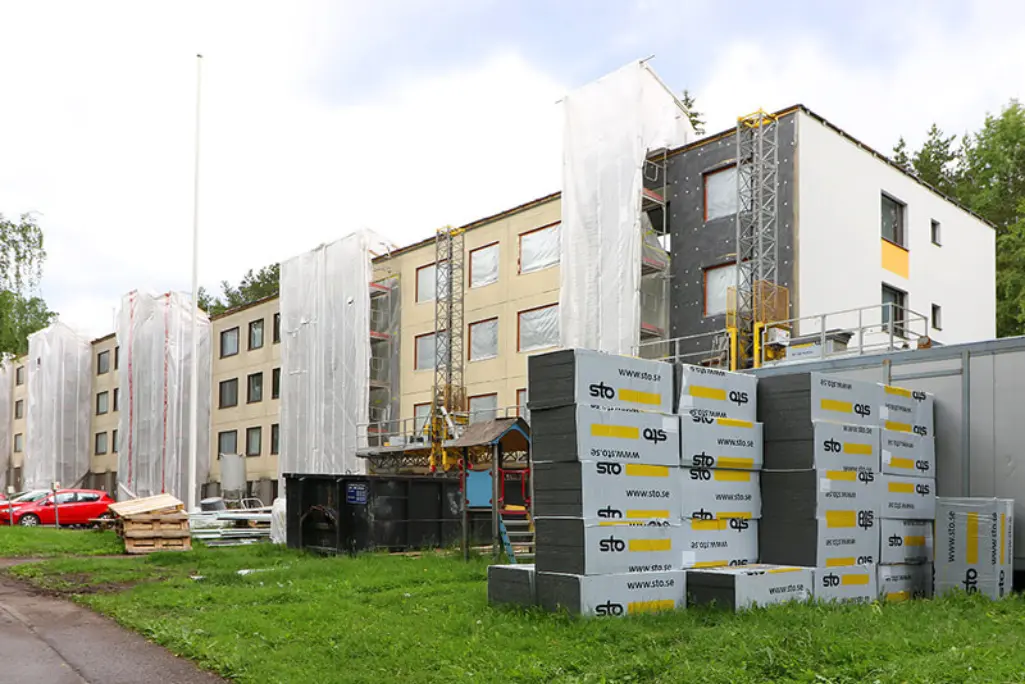

Rakennusten julkisivuissa käytettävät sandwich-betonielementit alkavat tulla peruskorjausikään. Oikea-aikaisella suojauksella voidaan pidentää rakenteiden käyttöikää ja säästää korjauskustannuksia. Julkisivujen korjaaminen tarjoaa myös ainutkertaisen mahdollisuuden parantaa energiatehokkuutta nykyisten määräysten mukaiseksi. Ennen julkisivukorjausta rakenteiden kunto tulee selvittää kuntotutkimuksella, jonka perusteella valitaan oikea korjaustapa.
Sandwich-elementtien korjaus ja suojaustavat
Kosteusrasitus, teräskorroosio ja betonin rapautuminen aiheuttavat betonirakennuksille huolto- ja korjaustarvetta. Prosessia ei voida kokonaan estää, mutta oikea-aikaisella suojauksella voidaan pidentää käyttöikää ja säästää korjauskustannuksissa. Katso alta suositeltavat korjaus ja suojaustavat eri kuntoisiin sandwich-elementtijulkisivuihin.

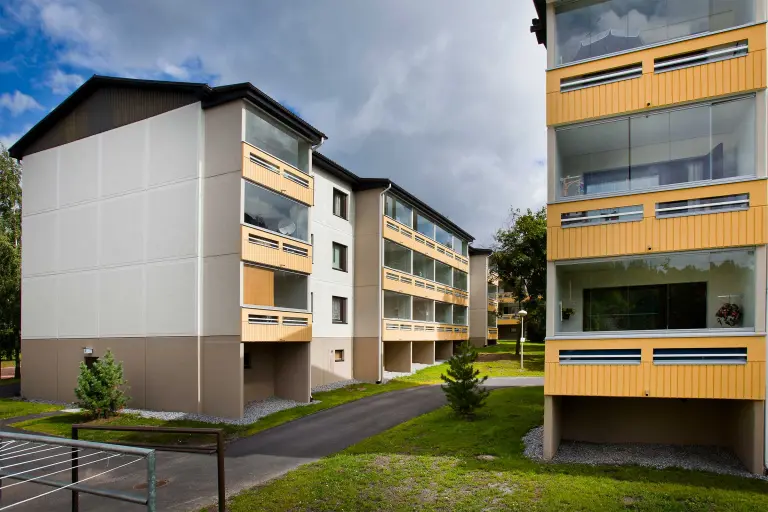

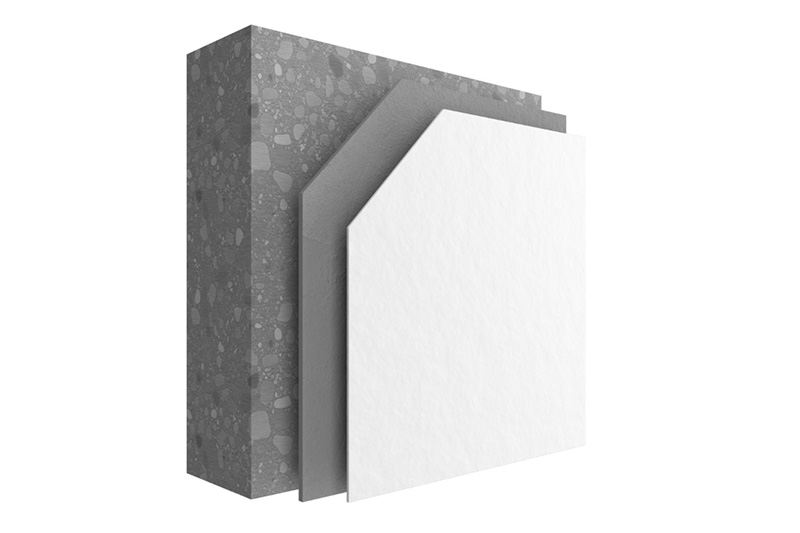

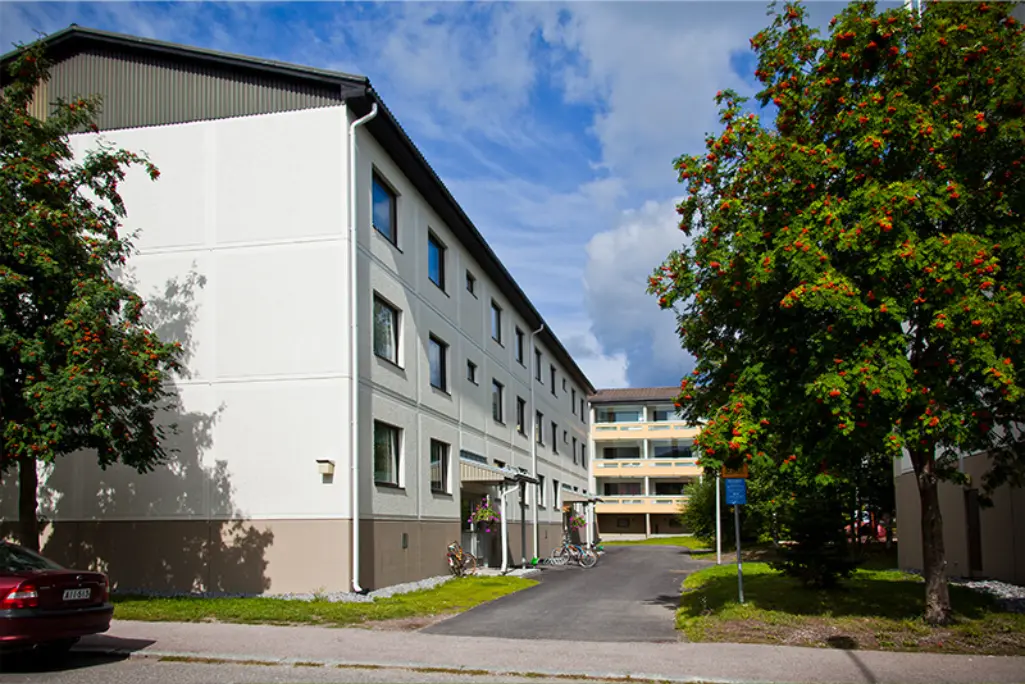

Betonin suojamaalaus ja kosteussuojaus
Silloin kun betonin karbonatisoituminen ei ole edennyt vielä teräksiin asti, voidaan sitä hidastaa betoninsuojamaalilla. Pinnoitus- ja paikkauskorjauksissa vanhan rakenteen toiminta pysyy ennallaan ja rakennetta pyritään suojaamaan pinnoituksella. Yksittäisiä vaurioituneita kohtia voidaan uusia paikkaamalla siten, että ne hidastavat vaurion uusiutumista. Tästä esimerkkinä on ruostuneiden betoniterästen paikkaaminen korroosiosuojalaasteilla.
Pinnoitus- ja paikkauskorjaus on tyypillisesti kevyempi korjaus, ja se soveltuu käytettäväksi yleensä vain vähän vaurioituneisiin rakenteisiin.
Kun karbonatisoituminen on edennyt teräksiin asti on tärkeintä pienentää julkisivuihin kohdistuvaa kosteusrasitusta impregnoinnilla tai vettä ja likaa hylkivällä maalauksella.

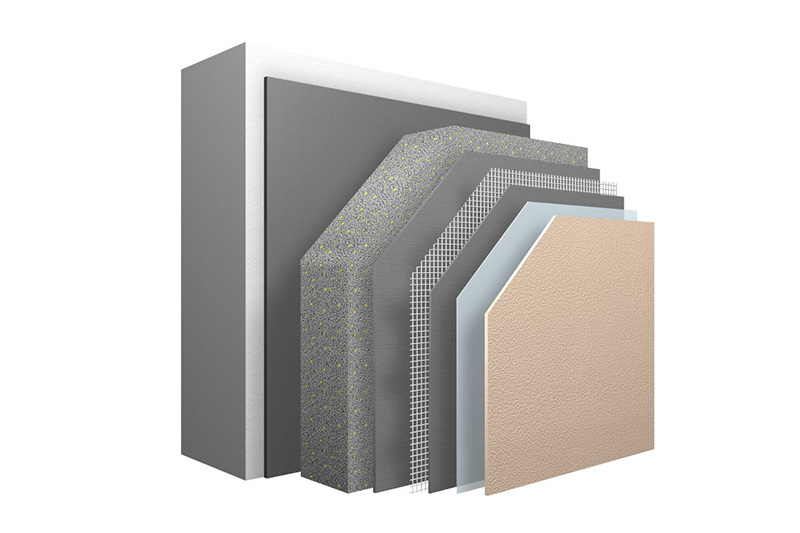

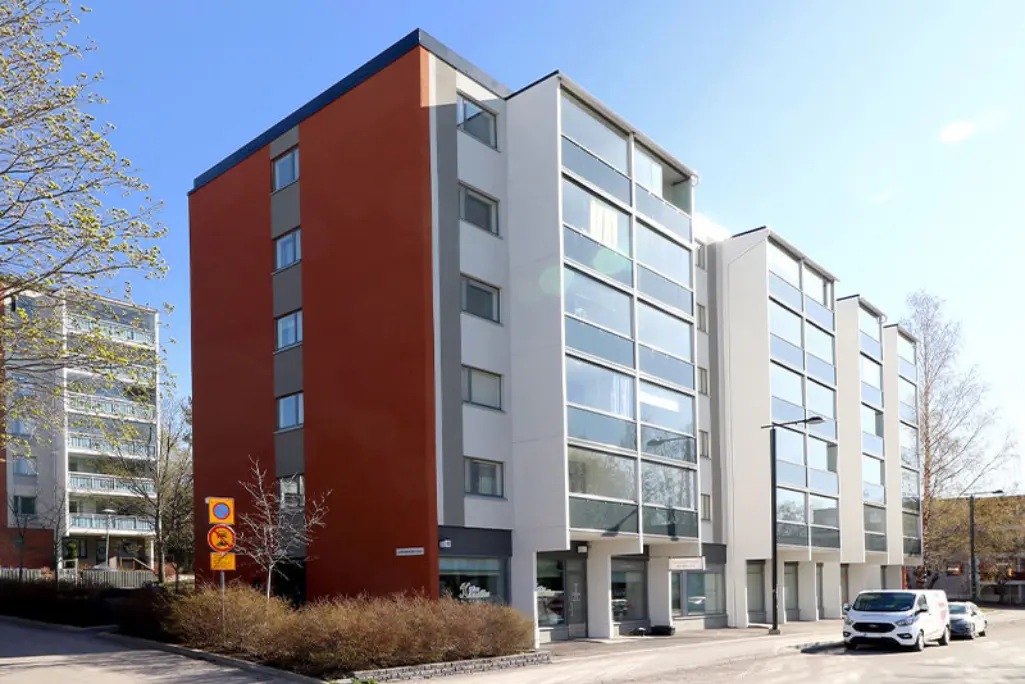

Betonijulkisivun peittävä korjaus
Peittävässä korjauksessa vanha julkisivupinta peitetään uudella pintarakenteella jonka ansiosta rakenteen kosteustekninen toimivuus paranee. Yleensä korjauksen yhteydessä energiatehokkuutta parannetaan lisälämmöneristeellä, joka sijoitetaan vanhan rakenteen ulkopuolelle. Peittävä korjaus lisää vanhan rakenteen painoa, jolloin ulkokuori lisä kiinnitetään läpipulttauksella rakennuksen runkoon.
Peittäviä korjausvaihtoehtoja:
- Kosteutta poisjohtava StoTherm Vario D -eristerappausjärjestelmä
- Tuulettuva StoVentec R -levyrappausjärjestelmä

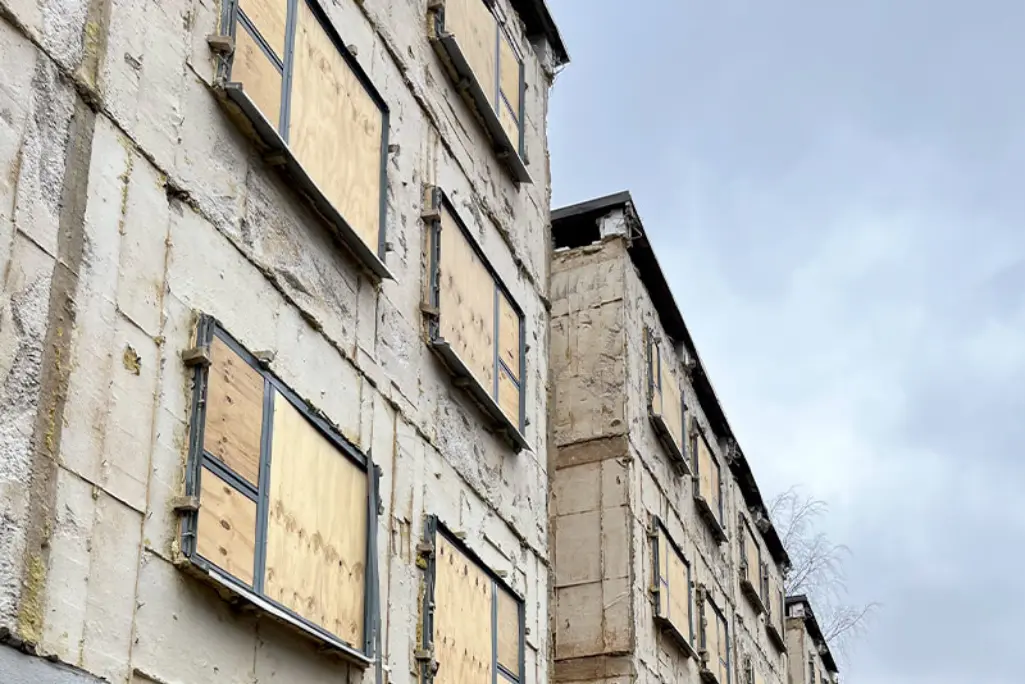

Julkisivun purkaminen ja uusiminen
Joskus vauriot ovat edenneet niin pitkälle, ettei korjaus ole enää taloudellisesti tai teknisesti järkevää (Esimerkiksi erittäin pitkälle edennyt betonin pakkasrapautuminen ja raudoitteiden tai kiinnikkeiden laaja-alainen korroosio). Silloin elementin ulkokuori ja lämmöneristeet tulee purkaa kokonaan pois.
Purkamisen jälkeen ulkoseinään asennetaan uudet lämmöneristeet ja uusi pintaverhous, kuten levyrappaus. Purkavat korjaukset soveltuvat käytettäväksi myös silloin, kun peittävät korjaukset eivät tule kyseeseen rakennepaksuuden kasvamisen vuoksi. Purkamisen yhteydessä voidaan parantaa ulkoseinän energiatehokkuutta huomattavasti. Korjattavan ulkoseinärakenteen lämmöneristävyys pyritään purkavissa korjauksissa toteuttamaan nykyisten lämmöneristysmääräyksien tasolle.

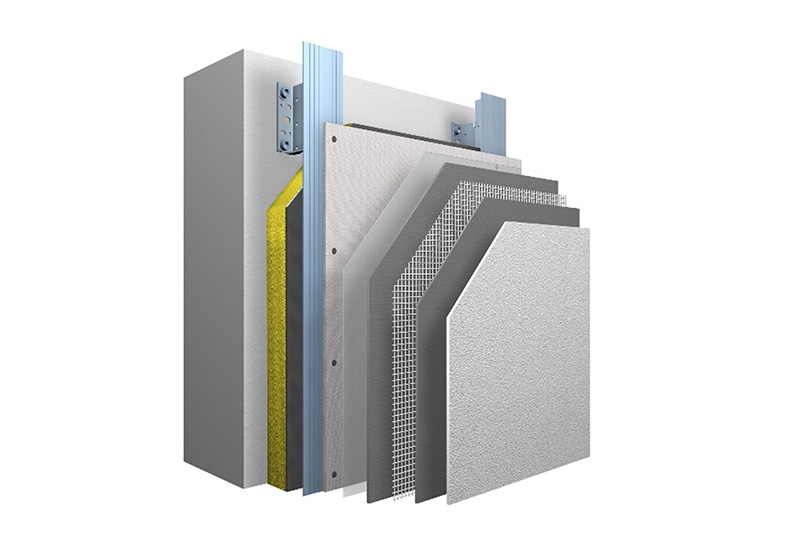

Korjaaminen tuulettuvaksi rakenteeksi
StoVentec -järjestelmässä julkisivun ja alustan välinen rankarakenne vähentää tuulen ja muiden kuormien vaikutusta julkisivuun. Lämpöeristekerroksen läpi menee suuri määrä seinäkiinnikkeitä ja metallilla on suuri lämmönjohtavuus, jonka seurauksena seinäkiinnikkeissä käytetyllä metallityypillä on iso vaikutus U-arvoon ja siihen vaadittavaan eristepaksuuteen. StoVentec -järjestelmän seinäkiinnikkeet on valmistettu ruostumattomasta teräksestä, jolla on merkittävä laatuero lämmönjohtavuudessa verrattuna teräkseen tai alumiiniin. Tuloksena saadaan tehokas eristys pienemmällä eristepaksuudella ja seinäpaksuudella, mutta kuitenkin samalla U-arvolla.
> Katso rankajärjestelmät tuulettuviin julkisivuihin
Alustan epätasaisuuksien säätö tuulettuvassa rakenteessa
StoVentro Y (T-Profiili) -rankajärjestelmän säädettävän rangan avulla julkisivu voidaan säätää nopeasti ja helposti tasaiseksi eikä etuoikaisua tai laaja-alaisia tasoituksia tarvita.
Rankaa voidaan säätää syvyyssuunnassa (30 mm). Mikäli alustassa on paljon epätasaisuuksia, voidaan tarvita eri mittaisia kiinnikkeitä tai vaihtoehtoisesti voidaan käyttää StoVentro Bracket EX100 -jatkopalaa, millä kiinnikkeeseen saadaan lisää mittaa 20-60 mm.
Lisäeristetty tuulettuva levyrappausjärjestelmä StoVentec R rankajärjestelmänä StoVentro Y
Piirustusluettelo | PDF 4,1 MB
Pyydä detaljit dwg-muodossa osoitteesta asiakaspalvelu@sto.com.
Korjaus- ja suojaustapojen vertailu

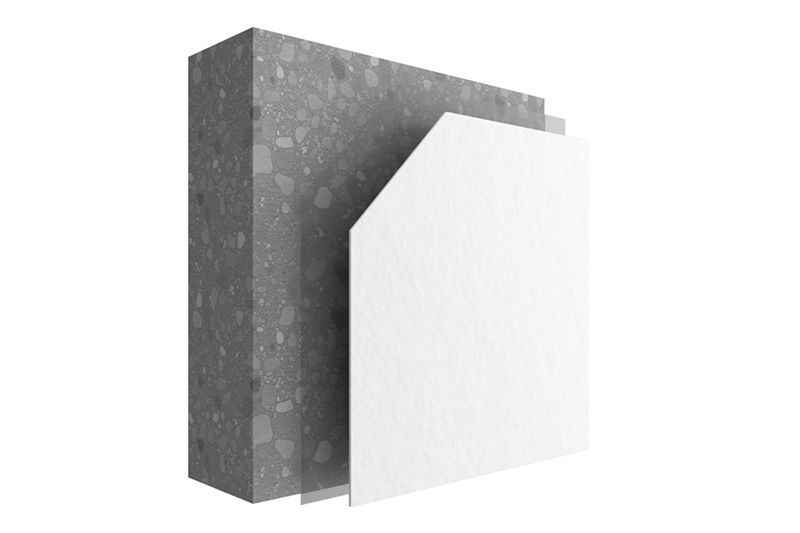

Kosteussuojaus
- Ulkokuori säilytetään
- Kun karbonatisoituminen on edennyt teräksiin → Tärkein pienentää kosteusrasitusta
- Suojaa rakennetta säärasitukselta ja kosteudelta pitäen rakenteet kuivana
- Vettä hylkivä impregnointi ei muuta rakenteen ulkonäköä
- Itsepuhdistuva maalaus pitää pinnat kauniina ja puhtaina pitkään
Betonin suojamaalaus
- Ulkokuori säilytetään
- Kun karbonatisoituminen ei ole edennyt teräksiin
- Suojaa betonirakennetta säärasitukselta, kosteudelta ja karbonatisoitumiselta
- Paikkakorjaus ja/tai ylitasoitus ja maalaus
Peittävä korjaus
- Ulkokuori säilytetään
- Lisälämmöneristys ja kosteustekninen toimivuus
- Ulkokuori lisäkiinnitetään ankkurein
- Eristerappaus
- Tuulettuva levyrappaus
Tuulettuva levyrappaus
- Raskaampi korjaus, jossa ulkokuori puretaan
- Vauriot edenneet niin pitkälle, ettei korjaus ole enää taloudellisesti tai teknisesti järkevää
- Vanhan ulkokuoren kiinnityksestä ja kantavuudesta ei saada riittävää varmuutta
- Lisälämmöneristys
Kosteussuojaus
- Ulkokuori säilytetään
- Kun karbonatisoituminen on edennyt teräksiin → Tärkein pienentää kosteusrasitusta
- Suojaa rakennetta säärasitukselta ja kosteudelta pitäen rakenteet kuivana
- Vettä hylkivä impregnointi ei muuta rakenteen ulkonäköä
- Itsepuhdistuva maalaus pitää pinnat kauniina ja puhtaina pitkään
Betonin suojamaalaus
- Ulkokuori säilytetään
- Kun karbonatisoituminen ei ole edennyt teräksiin
- Suojaa betonirakennetta säärasitukselta, kosteudelta ja karbonatisoitumiselta
- Paikkakorjaus ja/tai ylitasoitus ja maalaus
Peittävä korjaus
- Ulkokuori säilytetään
- Lisälämmöneristys ja kosteustekninen toimivuus
- Ulkokuori lisäkiinnitetään ankkurein
- Eristerappaus
- Tuulettuva levyrappaus
Tuulettuva levyrappaus
- Raskaampi korjaus, jossa ulkokuori puretaan
- Vauriot edenneet niin pitkälle, ettei korjaus ole enää taloudellisesti tai teknisesti järkevää
- Vanhan ulkokuoren kiinnityksestä ja kantavuudesta ei saada riittävää varmuutta
- Lisälämmöneristys

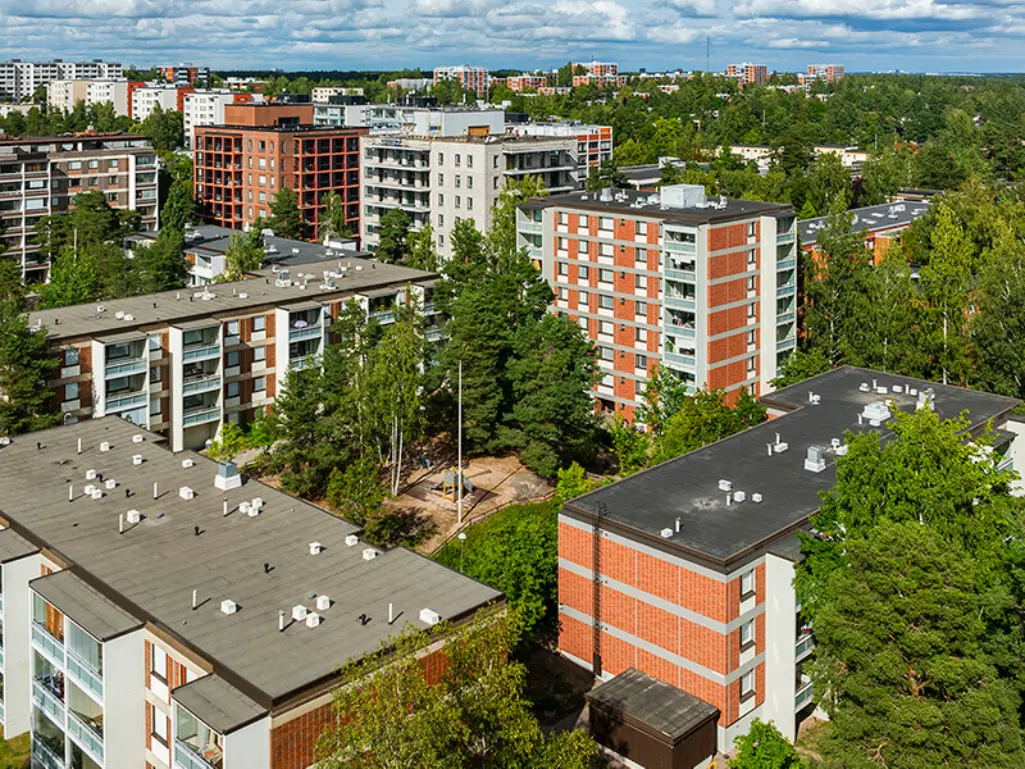

Sandwich-betonielementti tiililaattapinnalla
Tiililaattapintainen sandwich-julkisivu on mahdollista kunnostaa ulkokuorien paikkakorjauksena. Paikkakorjauksessa vaihdetaan tiililaattoja, tehdään saumakorjauksia sekä korjataan yksittäisiä betoniteräskorroosiovaurioita.
Tämän jälkeen tiilipinnat voidaan suojata StoCryl HC 300 -impregnointiaineella, joka suojaa tiilirakennetta vesirasitukselta ja vähentää vedenimua yli 95%. Käsittely ei muuta tiilirakenteen ulkonäköä ja on erittäin hyvin vesihöyryä läpäisevä / hengittävä. Impregnoinnin suojaava vaikutus kestää yli 15 vuotta.
Jos julkisivun ulkonäkö halutaan säilyttää tiilipintaa muistuttavana on korjaus mahdollista toteuttaa StoVentec C -tiililaattajärjestelmällä tai StoVentec Cleyer B -kevyttiililaattajärjestelmällä.
