Hiilikuituvahvistus
Betonirakenteiden vahvistus hiilikuidulla
Hiilikuituvahvistus on moderni ja kustannustehokas menetelmä betonirakenteiden lujittamiseen ja elinkaaren pidentämiseen. Menetelmä perustuu erittäin kevyisiin mutta poikkeuksellisen vahvoihin hiilikuitukomposiitteihin, jotka liimataan rakenteen pintaan tai upotetaan sen sisään.
Hiilikuituvahvistus soveltuu erityisesti kantavien rakenteiden, kuten palkkien, laattojen ja pilarien vahvistamiseen, sekä vaurioituneiden rakenteiden korjaamiseen.
Kansainvälisesti hiilikuitupohjaisista vahvistuksista käytetään yleisesti lyhennettä CFRP (Carbon Fibre Reinforced Polymer), ja menetelmä tunnetaan myös termillä CFRP-vahvistaminen.
Mihin hiilikuituvahvistusta käytetään
Betonirakenteiden kuormitus voi muuttua ajan myötä ja niiden käyttöikään vaikuttavat niin korjaus- ja laajennustarpeet kuin ulkoiset rasitustekijät, kuten myrskyt. Tällaisissa tilanteissa tarvitaan jälkiasennettavia vahvistuksia, jotka palauttavat rakenteen kantokyvyn turvallisesti ja tehokkaasti.
Perinteiset vahvistustavat, kuten ruiskubetonointi, lisäbetonikerrokset ja teräspalkkien käyttö, tuovat mukanaan haasteita: lisäpainoa, korkeita kustannuksia ja pitkäkestoisia rakennustöitä. Hiilikuituvahvistus ei lisää rakenteen massaa, eikä vaadi laajoja rakennustöitä. Se on nopea asentaa, pitkäikäinen ja soveltuu monipuolisesti erilaisiin kohteisiin.
Kevyt, kestävä ja monipuolinen ratkaisu
Hiilikuitukomposiitin keveys sekä erittäin korkea vetolujuus ovat yhdistelmä, jonka ansiosta hiilikuitu soveltuu erinomaisesti rakenteiden jälkivahvistamiseen tilanteissa, joissa lisäpaino tai tilarajoitteet ovat kriittisiä tekijöitä. Menetelmä mahdollistaa rakenteiden vahvistamisen ilman merkittäviä muutoksia niiden ulkonäköön tai käyttöön. Lisäksi hiilikuitu ei ruostu, se vie vähän tilaa ja työskentely on joustavaa.
Hiilikuituvahvistus voidaan toteuttaa useilla eri tavoilla, kuten pinnalle liimattavilla laminaateilla, kuitukankailla tai rakenteen sisään asennettavilla tangoilla. Näin ratkaisu voidaan sovittaa tarkasti kohteen vaatimuksiin, olipa kyseessä taivutusmomentin, leikkausvoiman tai vääntömomentin vahvistaminen.
Hiilikuituvahvistuksen käyttökohteet rakenteissa

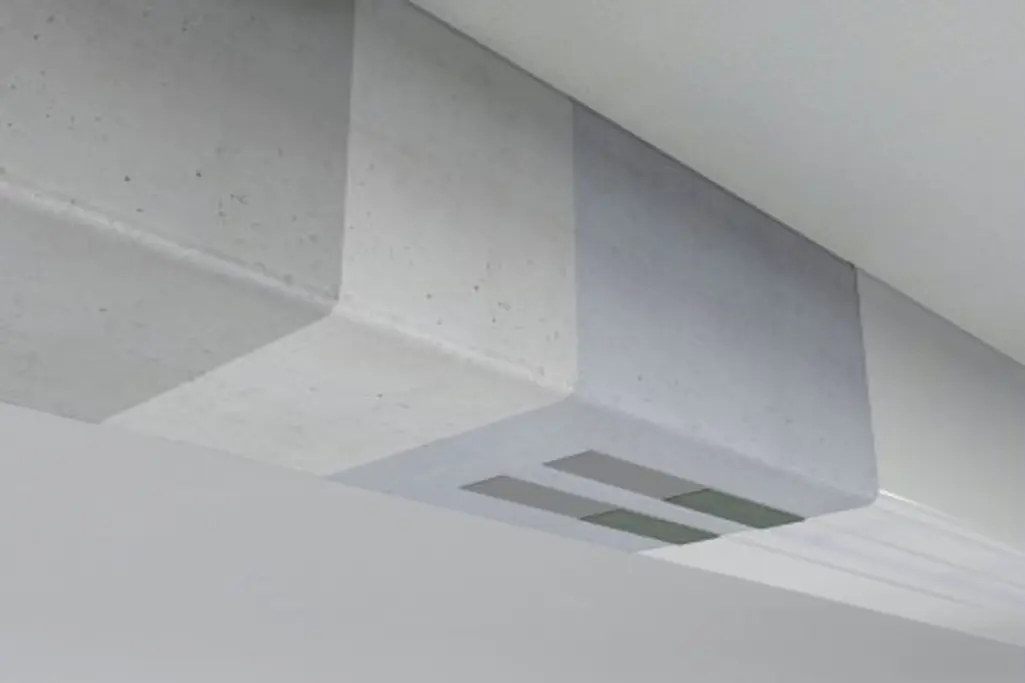

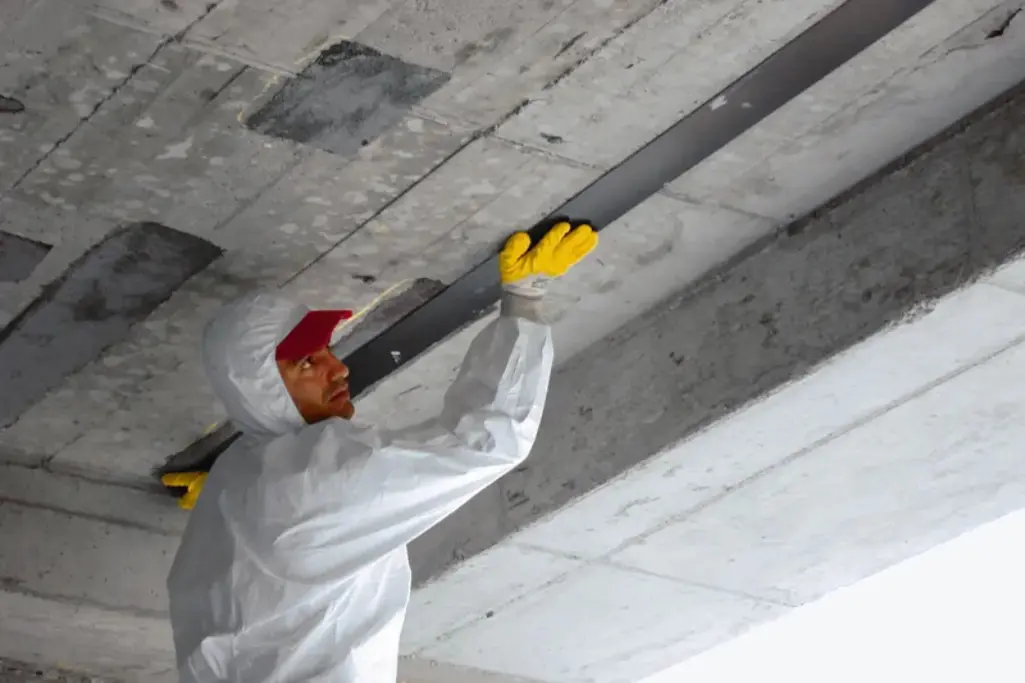

Palkkien hiilikuituvahvistus
Palkit ovat kantavia rakenneosia, joihin kohdistuu usein merkittäviä taivutus- ja leikkausrasituksia. Yleisimmin ne ovat T-muotoisia ja vaakasuuntaisia, mutta rakenteen käyttötarkoituksesta riippuen geometrian muodot vaihtelevat. Palkki voi olla yksinkertaisesti tuettu, jatkuva, konsolirakenteinen tai lujasti tuettu järjestelmä. Näistä jokainen vaatii omat vahvistusratkaisunsa
Hiilikuituvahvistus on tehokas tapa lisätä palkkien kantavuutta tilanteissa, joissa kuormitus kasvaa alkuperäisestä suunnitteluarvosta tai rakenteen vaurioitumisen seurauksena tarvitaan lisälujuutta. Taivutusmomentin kasvaessa vahvistus tehdään tyypillisimmin liimaamalla hiilikuitukomposiitti siihen palkin osaan, jossa vetojännitys on suurin, yleensä alapintaan. Ankkurointi on olennainen osa taivutusvoiman vahvistamista hiilikuidulla.
Lataa vahvistamismenetelmä palkille:
StoCretec Menetelmä 1041 | PDF 1,3 MB
StoCretec Menetelmä 1042 | PDF 1,2 MB
StoCretec Menetelmä 1043 | PDF 11,5 MB
Laattojen hiilikuituvahvistus
Laatat ovat tasomaisia kantavia rakenneosia, joita rasittaa yleisimmin taivutusmomentti. Laatoissa voi esiintyä aukkoja esimerkiksi talotekniikan läpivienneille tai arkkitehtonisista syistä. CFRP-vahvistusta käytetään laatoissa yleensä kun halutaan lisää kantavuutta, mutta myös aukkojen reunavahvistamiseen.
Useimmissa laattojen vahvistustapauksissa leikkauskestävyys ei ole kriittinen mitoitusperuste, vaan ratkaiseva tekijä on taivutuskestävyyden lisääminen. Kun vahvistusta tarvitaan kahdessa suunnassa (esim. ristikkäislaatat tai aukolliset alueet), hiilikuitukomposiitti asennetaan ristiin toisiinsa nähden siten, että kuormansiirtokyky ja jäykistys toteutuvat molempiin pääsuuntiin.
Lataa vahvistusmenetelmä laatalle:
StoCretec Menetelmä 1044 | PDF 1,2 MB

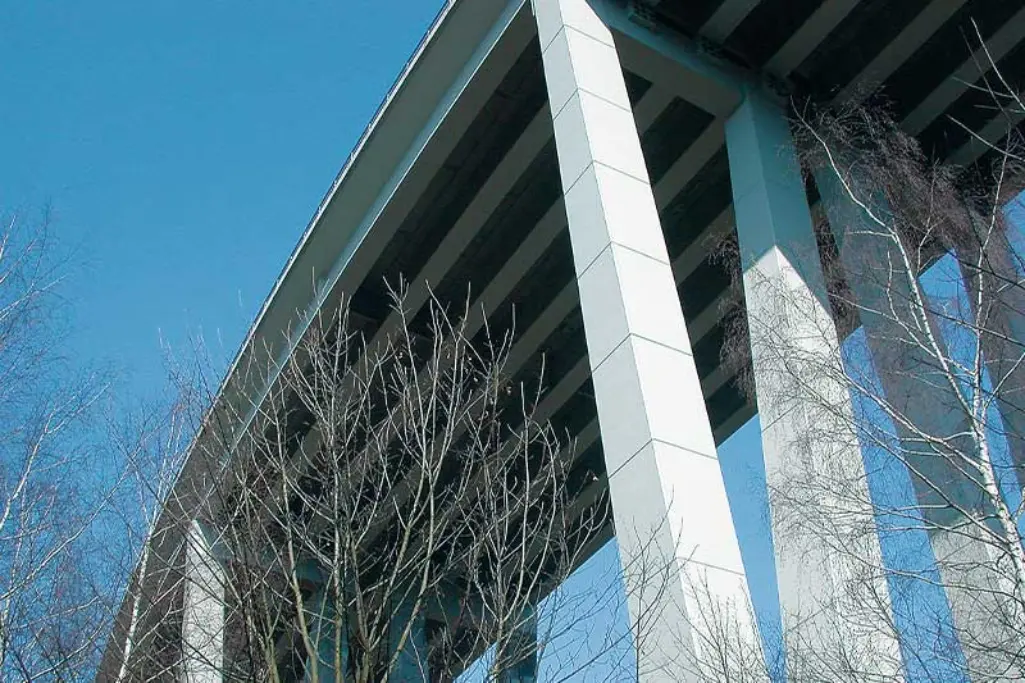

Pilarien hiilikuituvahvistus
Pilarit ovat pystysuuntaisia kantavia rakenneosia, jotka siirtävät kuormia ylemmistä rakenteista perustuksiin. Niihin kohdistuu normaali kuormitus taivutusmomentilla tai ilman. Pilarit ovat yleensä pyöreitä tai suorakaiteen muotoisia, mutta muoto voi vaihdella rakenteen suunnittelun mukaan.
Betonipilareita on perinteisesti vahvistettu joko uudella vahvikekerroksella ja betonivalulla tai teräsvahvikkeilla. Tämä lisää kuitenkin rakenteen poikkileikkausta ja vie tilaa, mikä ei ole aina mahdollista esimerkiksi pysäköintitaloissa tai matalissa tilavarauksissa.
Vaihtoehtona voidaan käyttää hiilikuituvahvistusta, joka kasvattaa kantavuutta ilman merkittävää lisäpaksuutta. Hiilikuitukankailla toteutettava kiertovahvistus parantaa betonin puristuslujuutta ja muodonmuutoskykyä ympäröimällä pilarin yhtenäisellä kuitukerroksella. Kuitulujituksen aiheuttama sivusuuntainen puristusvaikutus kasvattaa pilarin kapasiteettia ja energianvaimennusta, mikä tekee menetelmästä tehokkaan erityisesti vaurioituneiden tai kuormitusta lisäävien muutostöiden yhteydessä.

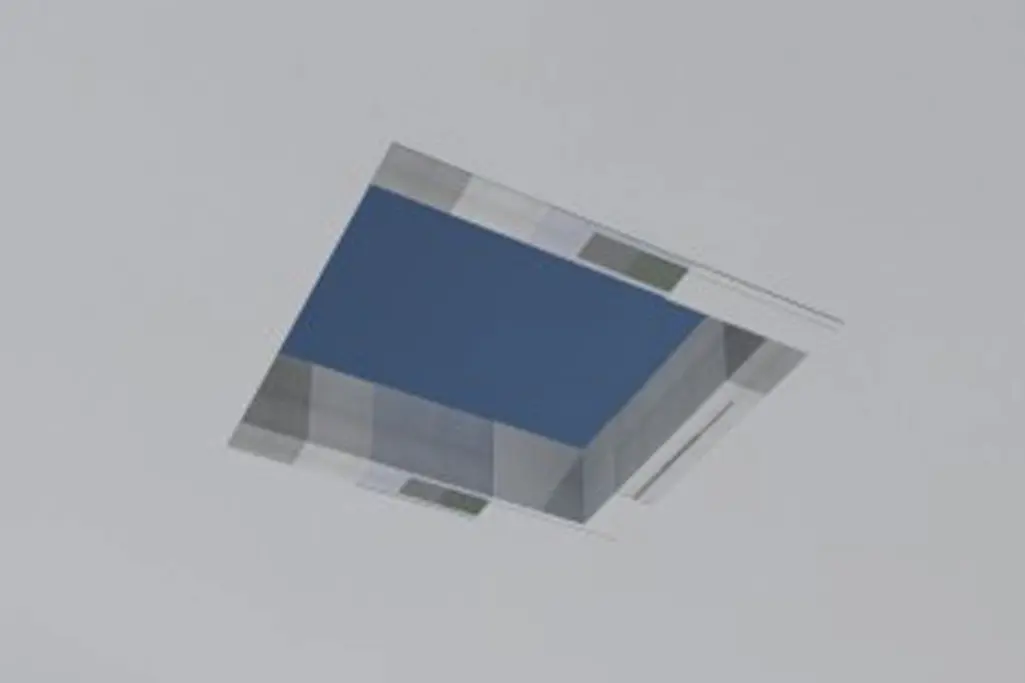

Aukkojen hiilikuituvahvistus
Rakenteisiin tehtävät aukot liittyvät useimmiten taloteknisiin läpivienteihin, kuten putkiin, sähkö- ja tietoliikennejohtoihin, ilmanvaihtokanaviin tai muihin läpivientiratkaisuihin. Aukko voi olla myös ovi- tai huoltoluukku, tai esimerkiksi uusi ilmastointikuilu olemassa olevassa rakenteessa. Aukon tekeminen heikentää betonirakenteen kantavuutta ja aiheuttaa jännityskeskittymiä, minkä vuoksi vahvistus on monissa tapauksissa tarpeen.
Pienet läpiviennit (tyypillisesti < 100 mm) eivät useimmiten vaadi lisävahvistusta, mutta suuremmissa aukotuksissa kantavuus ja halkeilun hallinta edellyttävät rakenteellista lujitusta. Hiilikuituvahvistus on tällöin tehokas ja helposti toteutettava ratkaisu, sillä se voidaan asentaa suoraan rakenteen pintaan ilman lisävaluja tai massiivisia korjaustoimenpiteitä.

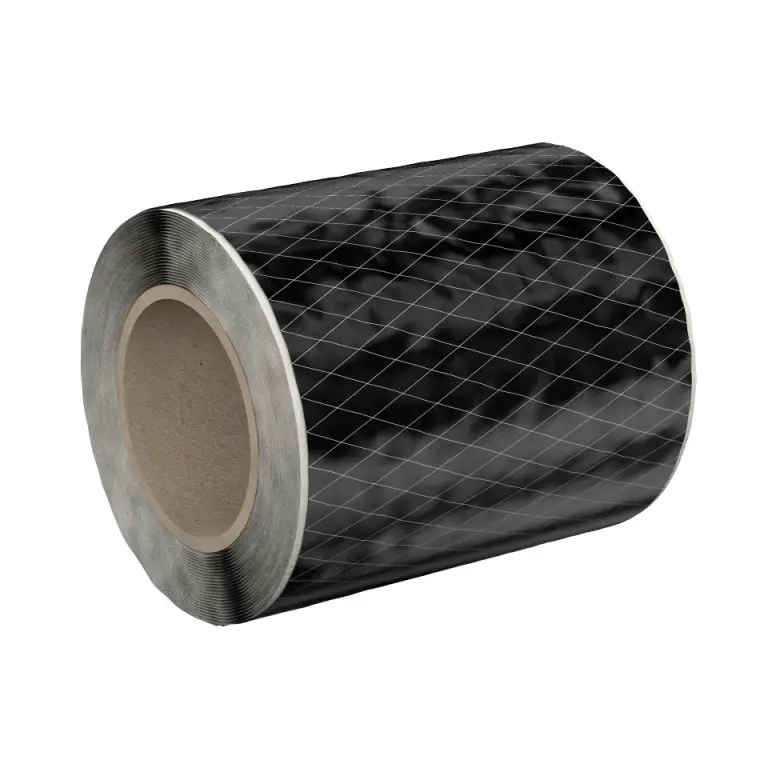

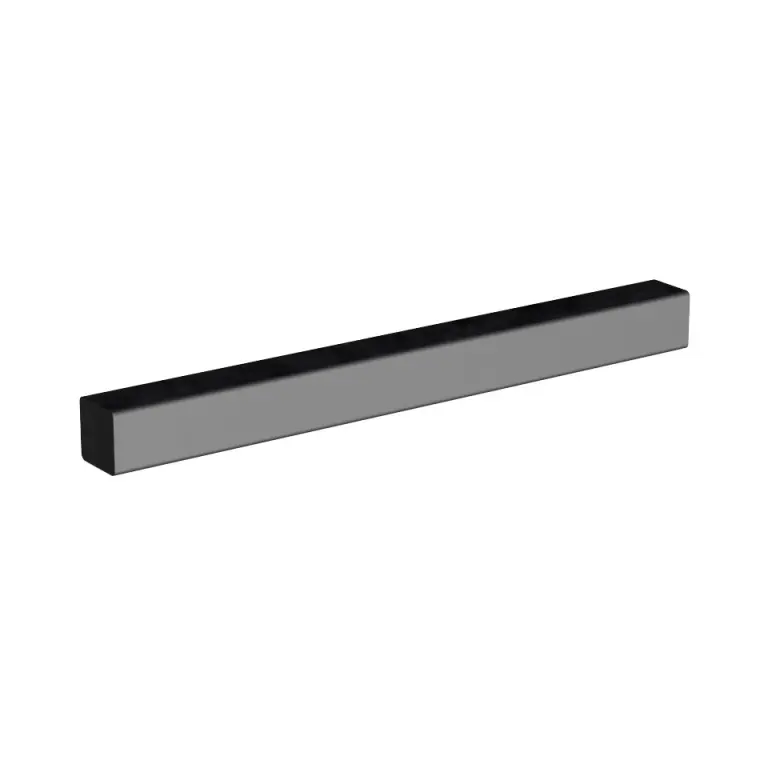

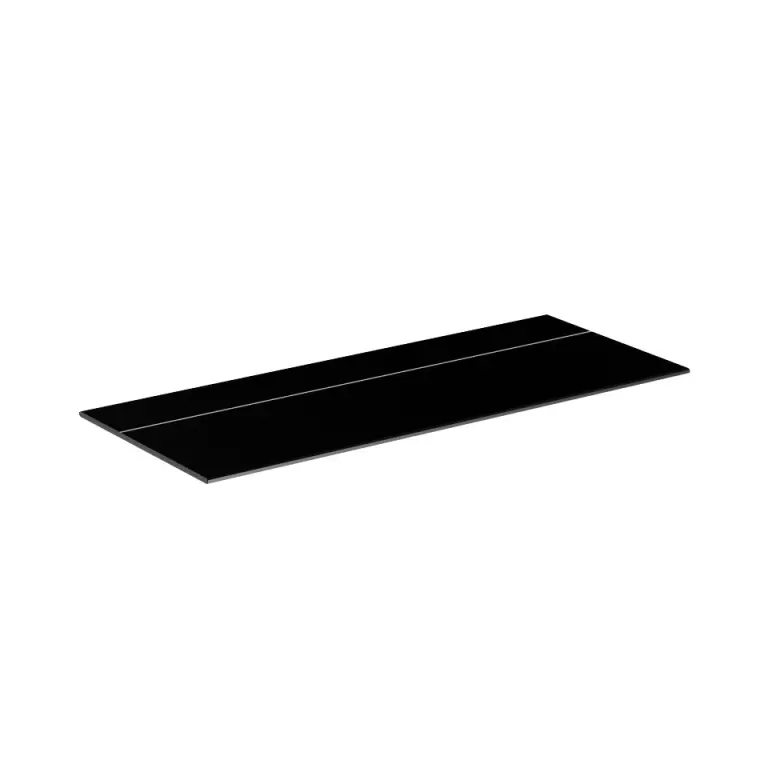

Vahvistus toteutetaan yleensä aukon reuna-alueille, jolloin rakenteeseen syntyvää jännityskeskittymää tasataan ja kantavuus palautetaan. Seinissä hiilikuitua asennetaan usein myös nurkkiin halkeilun estämiseksi ja jännitysten jakamiseksi laajemmalle alueelle. Laattojen ja seinien aukotusvahvistuksiin voidaan käyttää kohteesta riippuen hiilikuitukangasta (StoFRP Sheet), laminaattia (StoFRP Plate) tai tankoja (StoFRP Bar), joko yhdessä tai erikseen.
Lataa vahvistusmenetelmä aukolle:
StoCretec Menetelmä 1045 | PDF 1,2 MB
StoCretec Menetelmä 1046 | PDF 1,1 MB
